Sterilization
멸균기종/구성

    에틸렌옥사이드(EO) 멸균기

  • 안전하고 효율적인 저온 멸균
  • 에틸렌옥사이드(EO 또는 EtO라고도 함)는 일회용 의료 기기와 같은 다양한 의료 제품을 멸균하는 데 널리 사용되는 저온 기체 공정입니다.
    에틸렌옥사이드(EO)는 의료 기기 및 제품을 화학적으로 멸균하는 데 일반적으로 사용되는 가스입니다.
    진공 기반 공정을 사용하여 EO 멸균은 대부분의 의료 기기 표면에 강력하고 효율적으로 침투할 수 있으며 온도가 낮아 다양한 재료에 침투성이 높은 알킬화제입니다. 이러한 특성으로 인해 매우 효과적인 멸균제입니다.

    에틸렌옥사이드(EO)는 다양한 산업 응용 분야와 일상 소비재, 퍼스널 케어 용품, 직물 및 직물에 사용되는 다용도 화합물입니다.
    EO는 작지만 매우 중요한 용도로 COVID-19 전염병으로 부터 전국의 의사와 병원에서 사용하는 개인 보호 장비의 멸균을 포함하여 의료 기기의 멸균을 하고 있습니다.
    에틸렌옥사이드는 매년 200억 개의 의료기기를 멸균 및 살균하여 질병과 감염을 예방하는 데 도움이 되는 것으로 추정됩니다. FDA에 따르면 이는 미국 내 멸균 의료 용품의 절반 이상을 차지하며, EO는 의료 산업 공급망의 핵심 구성 요소입니다.
    많은 의료기기의 크기, 모양, 복잡성 또는 재료 구성으로 인해 EO는 멸균을 위한 또 하나의 유일한 방법입니다.



    저온멸균

    low-temperature sterilization

  • 멸균은 제품과 포장의 무결성을 보장합니다.

    제품 호환성

    Product Compatibility

  • 광범위한 폴리머, 수지, 천연 재료 및 금속뿐만 아니라 외부 접촉면 멸균이 필요한 이중 약물 장치 조합 제품을 효과적으로 멸균합니다.

    멸균 보증

    Sterilization Guarantee

  • 제품 및 규제 요구 사항을 국제규격 ISO 11135:2016의 기준을 적용하여 일관되게 충족시키고 있습니다.

    유연성 및 다목적성

    Flexibility and versatility

  • 투여량 요구 사항, 밀도 및 포장/상자 크기가 다양한 다양한 제품을 효과적으로 멸균합니다.




    30년간의 기술력으로
    처음부터 끝까지디테일하게
    만들고 있습니다.

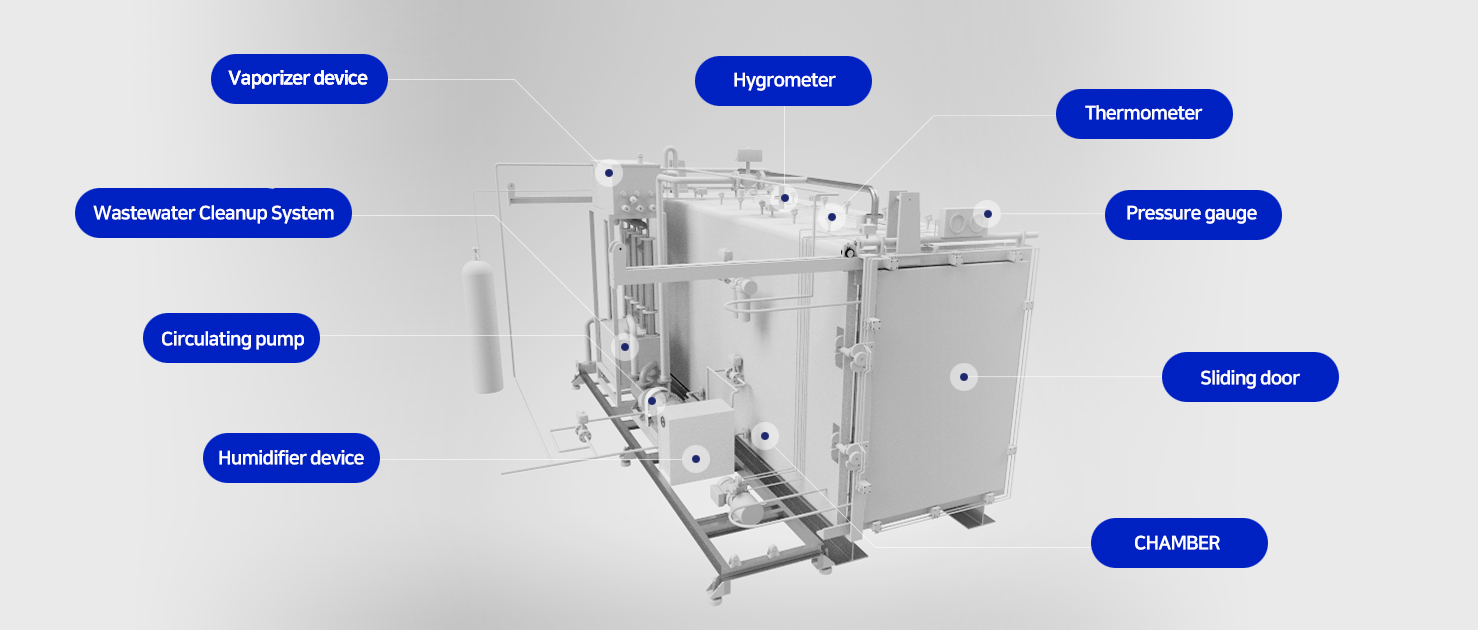

    멸균기 구조

  • CHAMBER
    멸균을 하기 위해 멸균물을 적재하기 위한 가장 보편적인 타입의 형태로 멸균 환경에 따른 터널 타입 및 여러 가지 타입이 있습니다.
    멸균챔버를 내통과 자켓의 이중구조로써 온수순환이 원할하게 되어 있습니다.
    내통은 기밀성을 유지해야 하며 온수가 순환하는 부분은 Leak가 되어서는 안됩니다.
  • DOOR SYSTEM
    도어방식 : 아스토리아 방식, 온수순환식, 스윙도어, 슬라이딩 방식
    도어의 패킹은 실리콘으로 제작, 패킹홈은 장비에 따라 변경 될 수 있으며 최고압 1.9kgf/㎠±0.1까지 견딜 수 있습니다.
    도어 : 인터락장치 부착
    도어 : 안전스위치 부착 ( 안전스위치 작동시에만 자동가능)
    스윙도어 : 문이 앞에서 열리는 타입으로, 개폐가 간단하게 이루어집니다. 대용량의 멸균기에 적한한 구조로 작업의 효율을 향상 시킵니다.
    슬라이딩도어 : 문이 좌우로 슬라이드 되는 타입으로, 자동으로 개폐됩니다. 또한 문의 개폐가 작업공간을 차지하지 않기 때문에 멸균물의 반입/반출이 번거롭지 않습니다.
  • CONTROL BOX
    공정의 모든 것을 한눈에 확인할 수 있습니다.
    ※ 습도, 압력, 온도, 진행시간 P.L.C로 제어하므로 별도의 작동이 필요 없습니다.
    온ㆍ습도 및 압력상태가 레코더에 자동 기록합니다.
  • GAS TREATMENT(수처리기능)
    1차로 E.O/CO2 가스를 물과 혼합시켜 E.O가스 물층과 CO2가스는 상층에 분리하고 2차로 회전시켜 80도의 물로 가열시켜 E.O가스를 분리합니다.
    그 후 특화된 연소장치를 통해 99% 연소 후 안전하게 배출합니다.
  • CIRCULATING PUMP(순환펌프)
    기화기내에서 가열된 온수는 순환펌프를 통하여 챔버내 온도를 유지합니다.
    챔버내의 온도는 E.O GAS의 압력, 습도, 멸균시간과 완전멸균을 결정하는 중요한 부분입니다.
  • HUMIDIFIER DEVICE(가습장치)
    가습장치는 건조한 실내공기, 제품상의 특성, E.O GAS와의 조화, 멸균을 완벽하게 하는 장치입니다.
    E.O GAS는 특성상 습도와 밀접한 관계가 있으므로 멸균효과를 높이기 위해서는 적정급도를 유지해야 합니다.


    컨트롤 패드로
    실시간 모니터링을 통해
    편리하고 안전하게!



    검증된 장비로
    안정된 운영 능력을
    보유하고 있습니다.

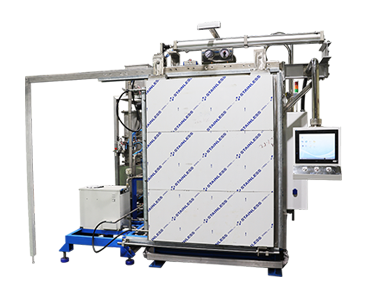

    멸균기

  • FEATURE
    LCD화면 및 원격제어, 챔버 가스측정 시스템, GAS 누출 자동 탐지, Auto calibration system
  • DOOR
    Sliding TYPE 으로 작업의 효율성과 자동개폐가 간단하게 이루어짐.
  • 외부사이즈 : 3540W×3026H×2895L(mm)
  • 내부사이즈 : 1300W×1700H×2300L(mm)
  • 멸균제품
    수술기구,다공성 물질 및 물품, 각종 플라스틱제품류, 고무제품류, 각종 카테타 및 내시경 등

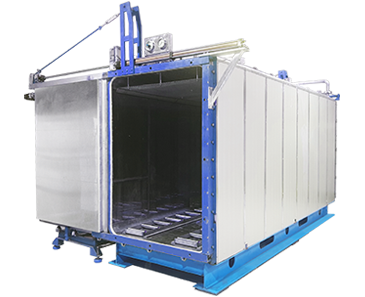

    멸균기

  • FEATURE
    온.습도.압력 평균화를 위한 자기커플링FAN 시스템, GAS 누출 자동 탐지
  • DOOR
    Sliding TYPE 으로 작업의 효율성과 자동개폐가 간단하게 이루어짐.
  • 외부사이즈 : 3296W×3093H×5260L(mm)
  • 내부사이즈 : 1400W×1950H×5000L(mm)
  • 멸균제품
    수술기구,다공성 물질 및 물품, 각종 플라스틱제품류, 고무제품류, 각종 카테타 및 내시경 등

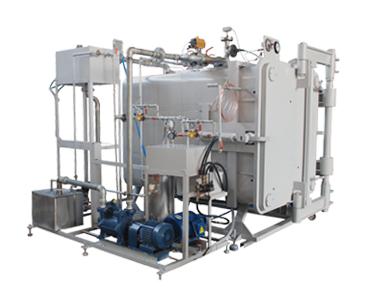

    멸균기

  • FEATURE
    GAS 누출 자동 탐지, Auto calibration system, SUS 특수강판 적용
  • DOOR
    SWING TYPE 으로 작업의 효율성과 개패가 간단하게 이루어짐.
  • 외부사이즈 : 2655W×2185H×2665L(mm)
  • 내부사이즈 : 1284W×1384H×1995L(mm)
  • 멸균제품
    수술기구,다공성 물질 및 물품, 각종 플라스틱제품류, 고무제품류, 각종 카테타 및 내시경 등

    Automation System

    시작부터 마무리까지 원터치로 편리하게 멸균을!

    워크플로 및 시설 레이아웃에 대한 완전한 EO 멸균 계획을 최적화할 수 있도록 지원합니다.

  • 멸균기의 내부와 외부의 환경을 고려하고 멸균기와 작업자의 분리로 더욱 안전하게 차단된 영역에서 콘트롤 모니터를 통한 조작으로 적재물을 반입 반출 이동 등 멸균의 자동화 시스템을 구축합니다.
    또한 멸균기 폐가스 처리 시스템을 통해내부의 안전과 외부의 주변 자연환경까지 보호하는 친환경 시스템을 구현하고 있습니다.

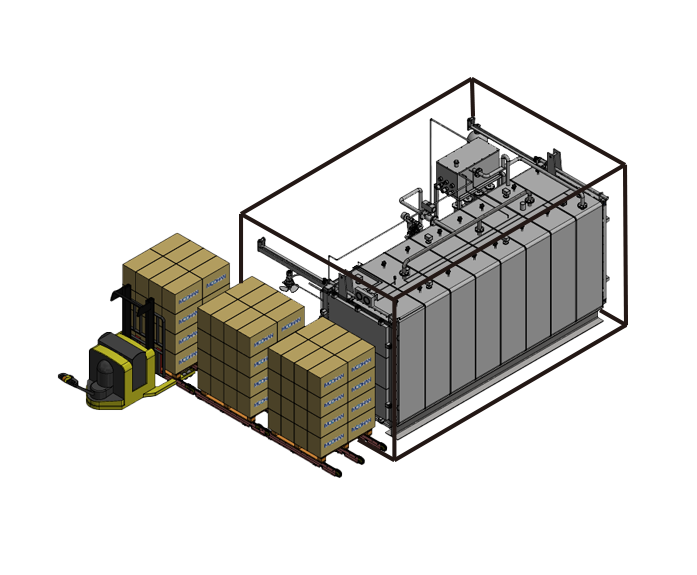

    1ROOM System

  • 기본형

    • 멸균기룸 + 컨베어시스템

  • - 3㎥, 5㎥, 7㎥, 10㎥, 15㎥ 등 용량별 멸균기 : 가장 경제적인 사양
    - 멸균기 및 컨베이어 시스템 : 멸균제품 이동 편리함 제공
    - 멸균기, 컨베이어 시스템 포함하는 음압상태 격리공간 제작

    2ROOM System

  • 표준형

    • 멸균기룸 + 에어레이션룸 + 컨베어시스템

  • - 양문도어 방식 멸균기 및 켄베이어 시스템
    - 멸균기 및 에어레이션 공간
    - 2 Room 형 시스템 포함하는 음압상태 격리공간 제작

    3ROOM System

  • 고급형

    • 멸균기룸 + 예열룸 + 에어레이션룸 + 컨베어시스템(무인화 시스템)

  • - 예열 및 에어레이션 공간 포함하는 멸균기 시스템
    - 무인 이동 시스템 적용
    - 3 Room 전체 음압상태 제공

    Sterilized installation environment

  • 설치환경
    NO ITEM Description REMARK
    1 Gas discharge system 가스로 인한 피폭 방지용 "환기장치" 멸균 설비 주변
    누출가스 배기 장치    		 esstnal
    2 Gas leakage measuring apparatus 가스 누출 "측정 시스템", 필요시 가스밸브 자동차단 esstnal
    3 EtO 가스량 최소화 장치
    Residual Gas Combustion Device
    Residual gas filter system
    Device for melting residual gas GAS WATER    		 "가스버너 연소"장치
    EtO전용 필터를 이용한 가스 제거 "필터링" 장치
    물과 혼합하여 잔류량 최소화하는 "클리너" 장치    		 option
    4 Unmanned device for product transportation 대상물 입고 출고 까지 AI활용한 "무인화 운송" 시스템 option
    5 Soundproof 기계설비 동작시 발생하는 기계음 최소화 "방음장치" option
    6 AGING ROOM
    Temperature and humidity automatic device
    Temperature and humidity automatic device room     		멸균실 벌레,해충으로 보호 "방충방서" 장치 esstnal
    7 Insect repellent device 전처리 공정 -온습도 조건 형성
    "온습도 자동공급" 장치멸균간 단축
    온습도 형성 공간    		 option
    8 가스환경 허가 관련 대행
    사용 및 설치 환경에 따른 user측 환경 고려 할것.
    기본 lay out 참조    		 esstnal
